TDD Dwukierunkowy wzmacniacz mocy transmisji danych 840MHz z 12V napięciem SMA

HN-TDDPA20W_840dwukierunkowa transmisja danych

PModuł wzmacniacza

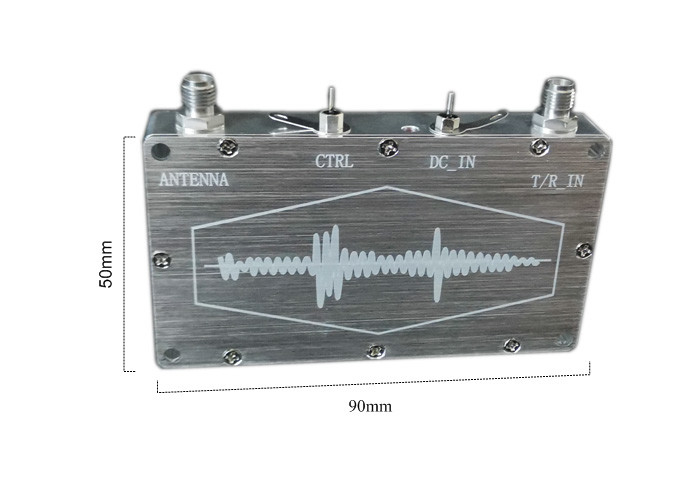

TDD moduł wzmacniacza mocy dwukierunkowego transmisji danych o tej samej częstotliwości,Dwywołanie50 × 90 × 14mm

• Moc wyjściowa:≥ 20 W
• Zakres częstotliwości:835/855MHz

☆Przekaz G- Nie.:≥15dB±1dB

☆Maksymalna moc wejściowa:25dBm

☆Płaskość wewnątrz pasma:≤ ± 0,50 dB

☆Rzyski:≤12dB±2dB

☆Wprowadzanie wyjściainterfejs:SMA

☆Wskaźnik fali stojącej wejściowej:≤ 2Load50Ω)

☆Wyjdźcie.umieścić stosunek fal stojących:≤1,5Load50Ω)

☆Względne opóźnienie grupy: ≤ 20 ns

☆Czas przełączania przełącznika RF:Sczas tart≤ 5 us /bczas reakcji≤1 us

☆Wzmacniacz mocy wysyłający i odbierający izolację:≥50dB

☆Poziom sterowania: automatyczny, czyli automatycznie wykrywa moc wejściową w celu realizacji automatycznej transmisji i odbioru, gdy moc wejściowado10dBm, transmisja rozpoczęta.gdy moc wejściowa poniżej0dBm przekształca się w odbiór(lub zewnętrzne)CTRL" terminal służy do osiągnięcia transmisji TTL na wysokim poziomie i odbioru na niskim poziomie)

CTRL1:Status nadawania wzmacniacza, odbieranie

CTRL0/Pokrywam status, /przekazuję.

• Opis portu:

1."T/R_IN" port jest podłączony do portu częstotliwości radiowej stacji cyfrowej, a "ANTENNA" port jest podłączony do anteny;

2."CTRL" jest włączeniem transmisji cyfrowej stacji radiowej podłączonej w trybie nieautomatycznym (tryb automatyczny i tryb włączony, muszą być ustawione w fabryce,3.3V poziom TTL);

3."DC-IN" jest +12 zasilanie,tpodkładka spawalnicza naciskana przez ten kondensator jest elektrodą ujemną;

4/Czerwone światło wskazujące/, czerwony wskaźnikŚwiatłojest włączony w celu wskazania stanu przesyłania, a czerwone światło wskazujące jest wyłączone w celu wskazania stanu odbierania

• Temperatura pracy:-20°C+75°C
• Vwiekowe:12V
• Prąd roboczy:12V/5.5A@20 W;
